Имитаторы работы охранного устройства


Имитаторы работы охранного устройства

Многие современные системы сигнализации имеют световую индикацию работы режима охраны, что предупреждает окружающих о нахождении автомобиля под электронной охраной. Индикацию обычно выполняют на светодиоде, работающем в прерывистом режиме. Это успокаивает хозяина, так как может заставить неопытного злоумышленника обойти такой автомобиль стороной.

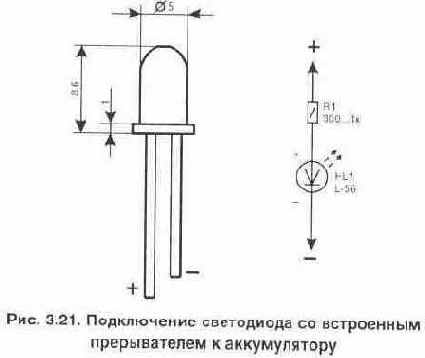

В продаже можно найти мигающие светодиоды со встроенным внутри прерывателем (импортные). По размерам и внешнему виду они не отличаются от обычных, рис. 3.21 (существенно отличается только цена). Например, светодиод типа L-56 (фирмы "KINGBRIGHT") имеет следующие параметры:

максимальное прямое напряжение 2,5 В;

максимальный прямой ток 25 мА;

максимальное обратное напряжение 5 В;


температурный диапазон -40...+85°С.

Минимальное напряжение, при котором начинает работать прерыватель внутри такого светодиода равно 1,5 В (без добавочного резистора). При использовании светодиода с питающим напряжением более 2,5 В необходимо устанавливать токоограничивающий резистор сопротивлением 300...1000 Ом.

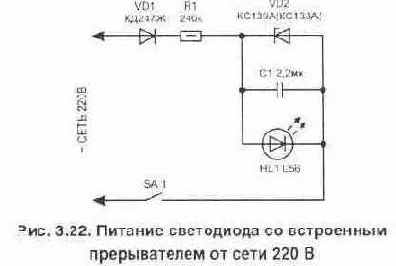

Аналогичный сигнализатор может быть установлен в квартире и питаться непосредственно от сети, рис. 3.22. Вор вряд ли будет разбираться, почему мигает индикатор, и поспешит покинуть помещение до возможного приезда наряда милиции или включения сирены.


Светодиодный индикатор с прерывистым свечением несложно изготовить самостоятельно на основе любого обычного светодиода и использовать в качестве имитатора работы охранного устройства. Он устанавливается вблизи лобового стекла или приборной панели и может применяться временно, пока не будет установлена охранная сигнализация, или же работать для отвлечения внимания от места установки подключенной сигнализации. В любом случае это полезно.

Работа такого индикатора в прерывистом режиме снижает потребляемую схемой мощность, что особенно важно при питании от автономного источника.

На рис. 3.23 приведена схема прерывателя для управления работой обычного светодиода. Все устройство выполнено на одной КМОП микросхеме и состоит из двух генераторов. Генератор на элементах DD1.3-DD1.6 работает на повышенной частоте, но при свечении светодиода из-за инерции зрения это не заметно. Такой режим позволяет снизить потребляемый индикатором ток.

Второй генератор (DD1.1-DD1.2) вырабатывает импульсы частотой около 1 Гц, что обеспечивает прерывистость свечения светодием более 2,5 В необходимо устанавливать токоограничивающий резистор сопротивлением 300...1000 Ом.

Аналогичный сигнализатор может быть установлен в квартире и питаться непосредственно от сети, рис. 3.22. Вор вряд ли будет разбираться, почему мигает индикатор, и поспешит покинуть помещение до возможного приезда наряда милиции или включения сирены.




Светодиодный индикатор с прерывистым свечением несложно изготовить самостоятельно на основе любого обычного светодиода и использовать в качестве имитатора работы охранного устройства. Он устанавливается вблизи лобового стекла или приборной панели и может применяться временно, пока не будет установлена охранная сигнализация, или же работать для отвлечения внимания от места установки подключенной сигнализации. В любом случае это полезно. Работа такого индикатора в прерывистом режиме снижает потребляемую схемой мощность, что особенно важно при питании от автономного источника. На рис. 3.23 приведена схема прерывателя для управления работой обычного светодиода. Все устройство выполнено на одной КМОП микросхеме и состоит из двух генераторов. Генератор на элементах DD1.3-DD1.6 работает на повышенной частоте, но при свечении светодиода из-за инерции зрения это не заметно. Такой режим позволяет снизить потребляемый индикатором ток. Второй генератор (DD1.1-DD1.2) вырабатывает импульсы частотой около 1 Гц, что обеспечивает прерывистость свечения светоди-
